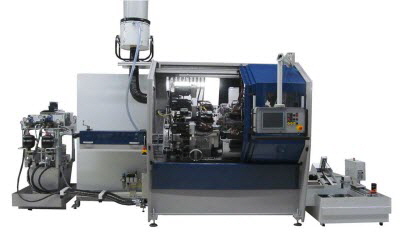

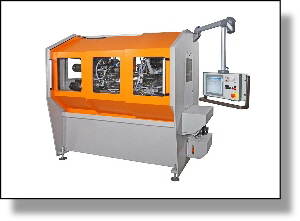

Hochrainer Rundtakter

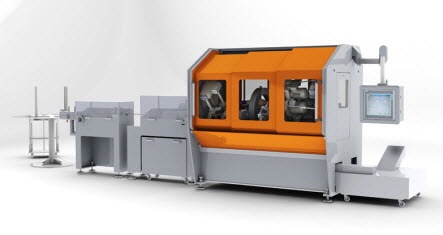

Hochrainer Rundtakter mit Coilbeladung

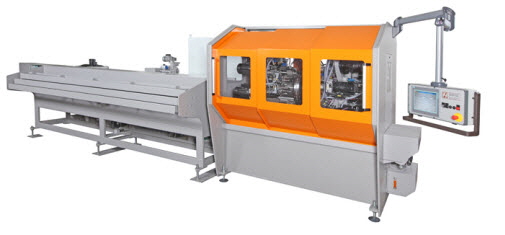

Hochrainer Rundtakter mit Stangenbeladung

Rundtakter, Runtaktautomaten, Schalttellermaschinen, Mehrwegeautomaten oder auch Transfermaschinen, genannte Bearbeitungsmaschinen dienen der schnellen mannarmen Bearbeitung von rundem oder mehrkantigem Material vom Coil (1.000 kg), von der Stange (bis zu 6m) oder von vorgepressten Einzelteilen.

Bei der Bearbeitung vom Coil oder von der Stange kann das Material erst eine Formdreh- oder Vordreheinheit durchlaufen. Anschließend wird es gesägt und in den Schalttteller übergeben. Dort erfolgt eine Bearbeitung an den Enden der Werkstücke mit horizontalen Bearbeitungseinheiten  oder am Umfang mit radialen Einheiten. Somit können auf der Maschine Kleinteile komplett und von allen Seiten bearbeitet werden.

Typische Bearbeitungsoperationen sind normales oder Gewindebohren, Senken, Reiben, Schlitzen, Bördeln, Prägen, Fräsen, Einstechen, Planen oder Überdrehen.  Auf Rundtaktern der Firma Hochrainer sind aber auch einfache Montageprozesse denkbar.

Aufgrund des arbeitsteiligen Prozesses können je nach Bearbeitungsumfang Taktzeiten von bis zu 30 Stück/Minute bei Einfachfertigung oder bis zu 60 Stück/Minute bei Doppeltfertigung erreicht werden.

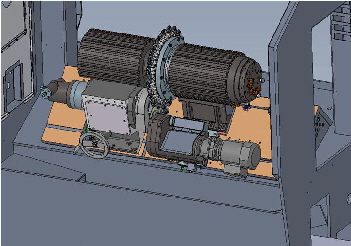

Rundtakter Innenraum mit Formdreh- und Sägeeinheit

Innenansicht der Maschine mit Formdreh- und Sägeeinheit sowie Trägertrommel mit Nuten zur Aufnahme der horizontalen Bearbeitungseinheiten.
Dabei können die Einheiten leicht verschoben oder vertauscht werden, wenn sich die Arbeitsfolge ändert.

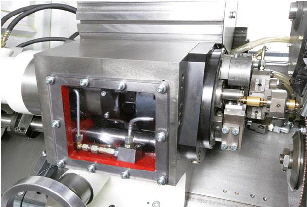

Formdreheinheit

Vordreh- oder Formdreheinheit für einen maximalen Drehdurchmesser von 26mm bei Bearbeitung von der Stange.

Schaltteller_Bild
Schaltteller_Zeichnung

Schaltteller in verschiedenen Größen und mit verschiedenen Teilungen lieferbar. Auf dem Bild hat der Schaltteller einen Durchmesser von 500mm bei einer Teilung von 20.

Gespannt werden die Werktsücke entweder in Spannzangen, in Backen oder mit Spannschiebern.

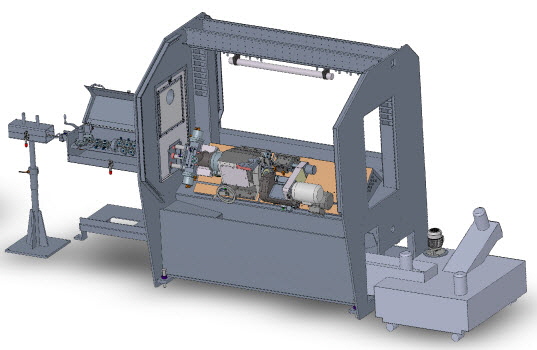

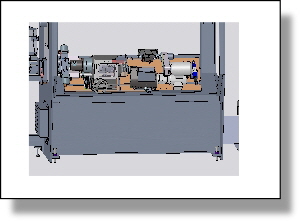

Beim Einstechautomat entfällt der Schaltteller. Die Maschine besteht dann aus dem Einzugsmechanismus, der  Formdreheinheit und der Säge. Optional kann die Maschine um ein bis zwei Bearbeitungseinheiten erweitert werden.
Wie beim Rundtakter arbeitet die Maschine von der Stange oder vom Coil bzw. Ring und wird deshalb auch Ringdreher genannt.

Eingesetzt wird die Maschine für die kostengünstige Bearbeitung von einfachen Drehteilen wie zum Beispiel Distanzstücken, Bolzen oder Schraubendreherbits in hohen Stückzahlen. Bei Einfachfertigung sind Taktzeiten von bis zu 30 Stück die Minute erreichbar. Bei Doppefertigung 60 Teile die Minute.

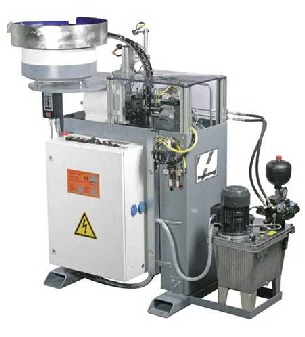

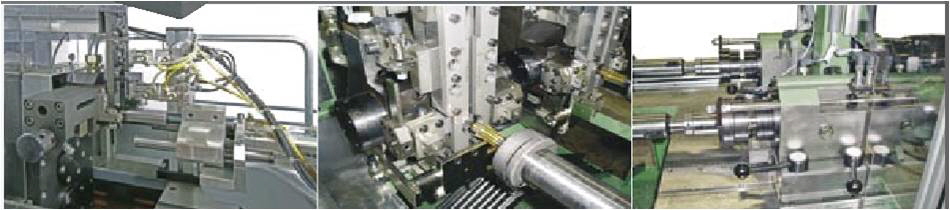

Nachbearbeitungmsaschine
Nachbearbeitungmsaschine._3fach

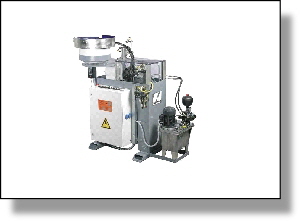

Mit diesen Automaten können gepresste oder gestanzte Teile fertig bearbeitet werden. Beispielsweise können Gewinde, Fasen oder Bohrungen angebracht werden.



Nachbearbeitungsmaschine

Einstechautomat

Schaltteller

Formdreheinheit

Rundtakter

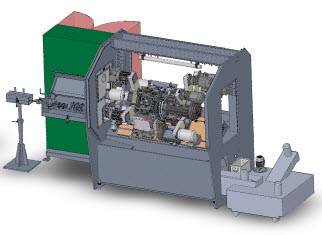

Rundtakter05
