VZG80-5A |
VZG120-5A |
|
Aufspannfläche |
Ø 800 (650)mm |
Ø 1.150*900mm |
|
Wege X,Y,Z |
800mm, 900+330mm, 600mm |
1.100mm, 1.370mm+380mm, 800mm |
|
Standardspindel |
12.000 U/min, SK40 |
8.000 U/min, SK50 |
|
Weitere Spindeln |
15.000 U/min SK40 (HSK63) |
12.000 U/min SK40 (HSK63) |
|
Tischbelastung |
1.000 Kg |
2.000 Kg |
|
Maschinengewicht |
19t |
32 t |
|
Steuerung |
Heidenhain High-SpeedCutting iTNC 640 |
|

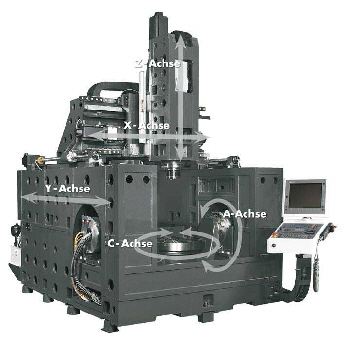

Wemas 5 Achsenmaschine VZG80-5A und VZG120-5A:
Portalbauweise mit einem stabilen, schweren Monoblock-Bett aus Meehanite Guß für hohe Steifigkeit, Thermostabilität und Dynamik.
Alle Führungselemente außerhalb des Arbeitsraumes.
Rollen Linearführungen mit direkten digitalen Antrieben und direktem Wegmeßsystem in allen Achsen.
Die Y-Achse wird über 2 satt auf dem Maschinenbett aufliegende, beidseitig angetriebene Kugelrollspindeln angetrieben.
5 Achsschwinge aus einem gegossenen Grundkörper. Torque Antrieb auf beiden Seiten mit einer Klemmkraft von 2*3740Nm bei der VZG80
Werkzeugwechsler für 32 (64) Werkzeuge bei SK40 bzw. 24 (48) Werkzeuge bei SK50
Erweiterbar auf bis zu 600 Werkzeuge.
Hauptzeitparallele Bestückung des Werkzeugmagazins.
Mit Edelstahl verkleidete Maschinen-Innenwände für optimalen Spänefall, wartungsarmen Betrieb und eine lange Lebensdauer.
Oben geschlossener Arbeitsraum mit manuell verschiebbarem Faltenbalk für Kranbeladung.
